öğütme grubu

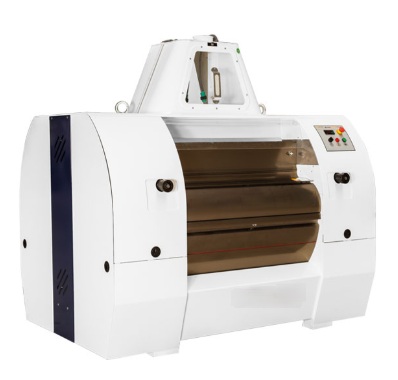

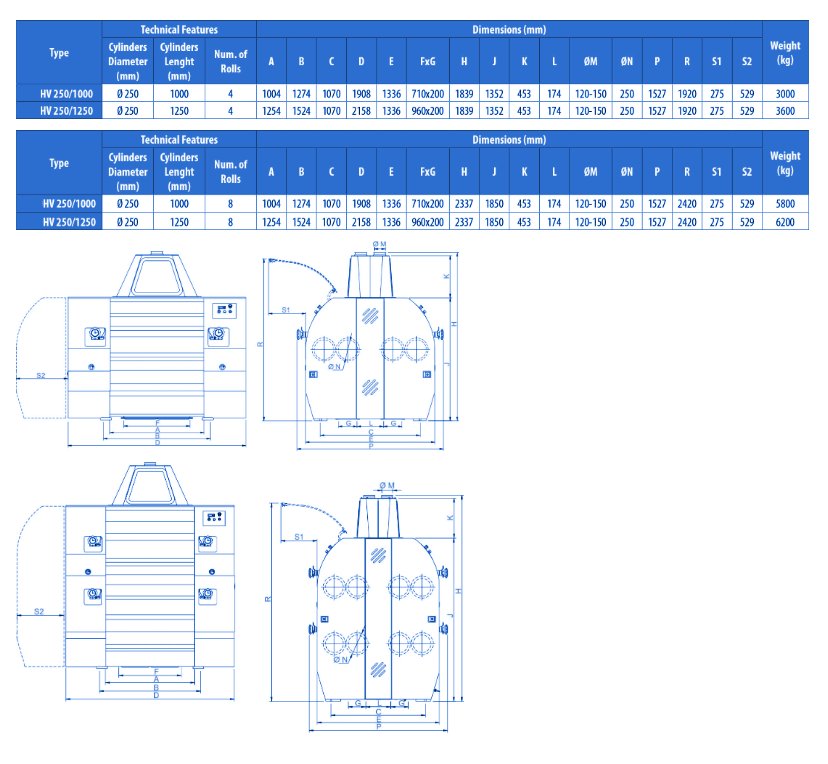

Havalı Vals

Öğütme ünitesinde giren mamul valslere verilir. Valslerde malı ilk karşılayan pnömatik perde sistemidir. Pnömatik perde sistemi malın aynı oranda ve vals danelik toplarına eşit miktarda gelmesini sağlar. Böylece mamul valsın pasajlarına eşit oranda akar. Perde sisteminden gelen malı danelik toplar vals toplarına düzgün ve aynı oranda eşit olarak serilmesinde rol oynamaktadır. Vals danelik toplarının mamulü eşit oranda sermesinin en önemli özelliği, çıkacak olan mamulün aynı boyutlarda ve düzgün olarak öğütmesini sağlar. Buda mamulün kalitesini artırır.

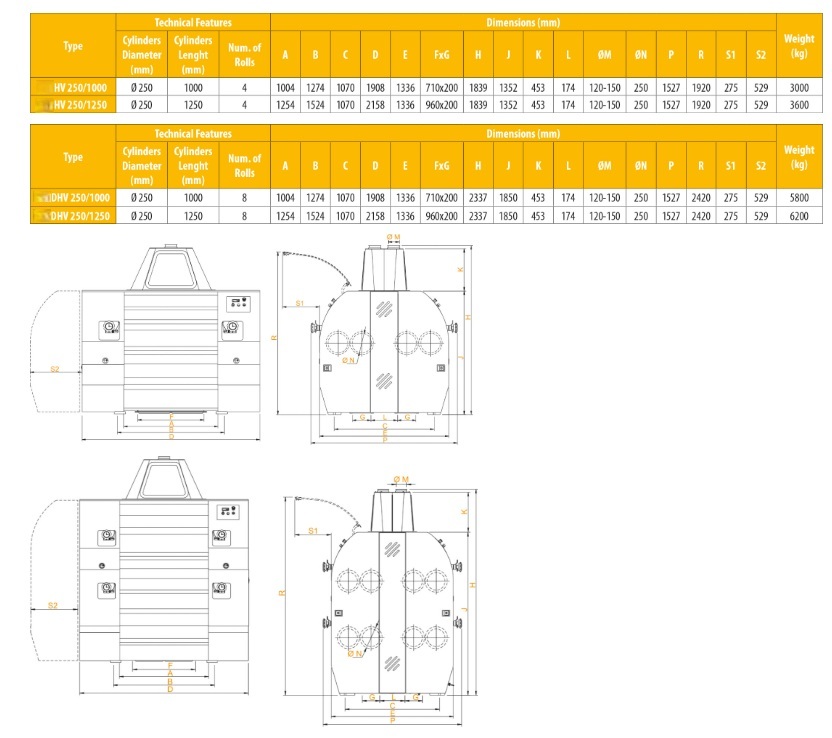

Teknik Özellik

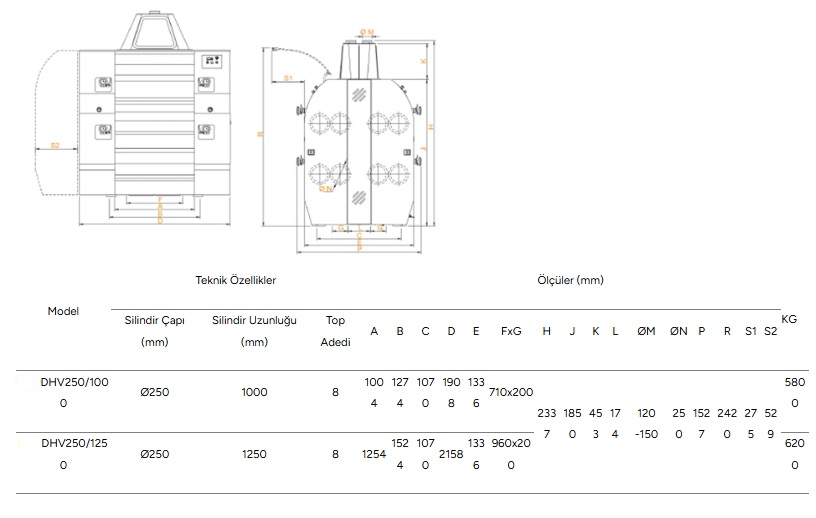

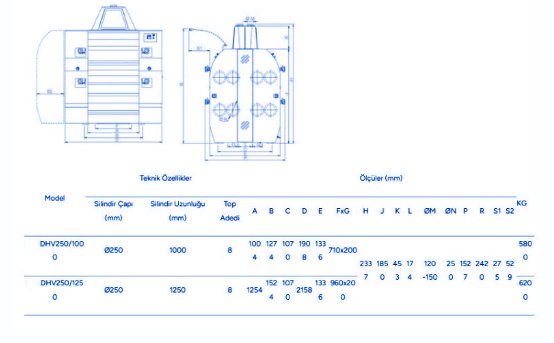

Çift Katlı Duble Havalı Vals

Öğütme ünitesinde giren mamul valslere verilir. Valslerde malı ilk karşılayan pnömatik perde sistemidir. Pnömatik perde sistemi malın aynı oranda ve vals danelik toplarına eşit miktarda gelmesini sağlar. Böylece mamul valsın pasajlarına eşit oranda akar.Perde sisteminden gelen malı danelik toplar vals toplarına düzgün ve aynı oranda eşit olarak serilmesinde rol oynamaktadır. Vals danelik toplarının mamulü eşit oranda sermesinin en önemli özelliği, çıkacak olan mamulün aynı boyutlarda ve düzgün olarak öğütmesini sağlar. Buda mamulün kalitesini artırır.

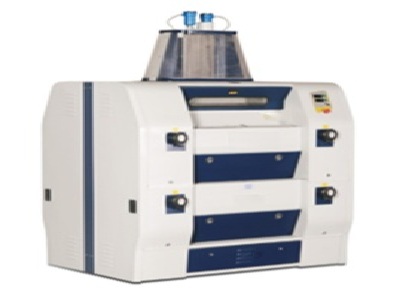

Double Havalı Vals

Teknik Özellik

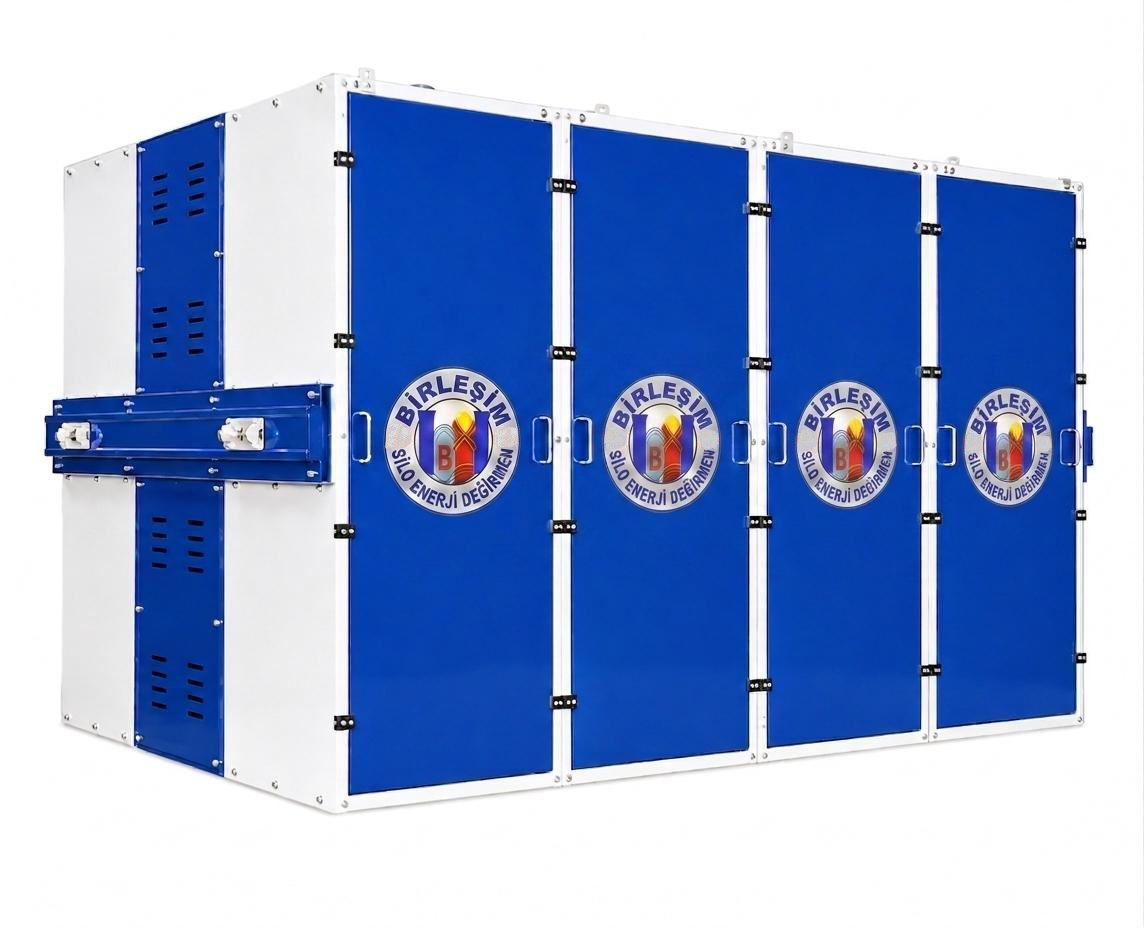

KARE ELEK

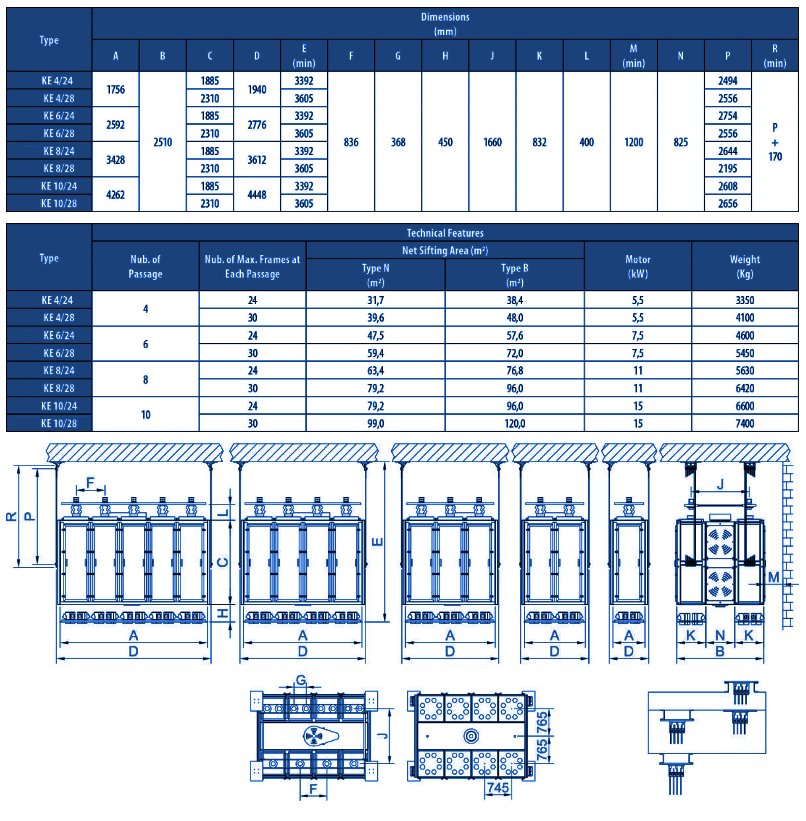

Kare Elek

Kare elek un fabrikalarında un üretimi işleminde büyük rol oynayan bir makinedir. Vals vasıtasıyla öğütülen hububatın elenmesinde ve dolayısı ile sınıflandırılmasında kullanılır. Eleme işlemi değirmen diyagramına göre düzenlenir.

Teknik Özellik

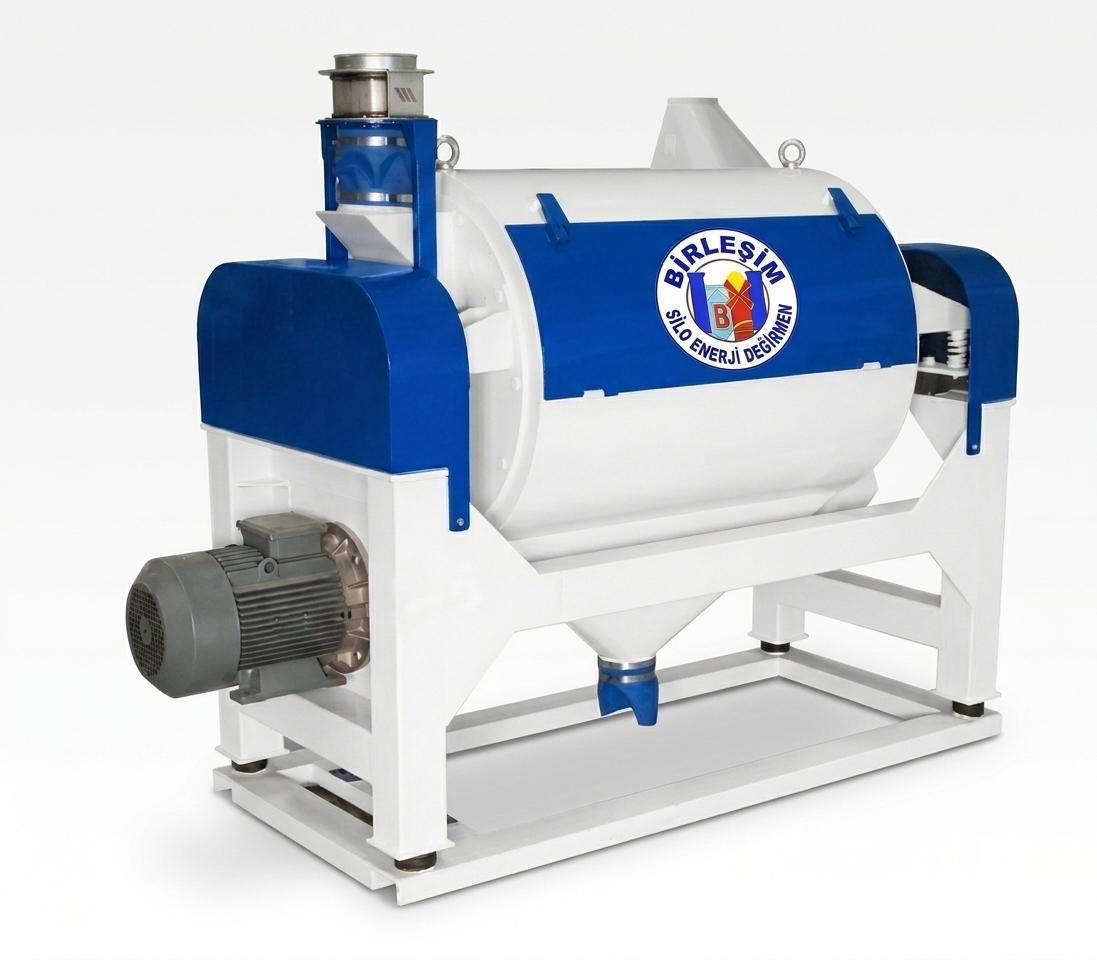

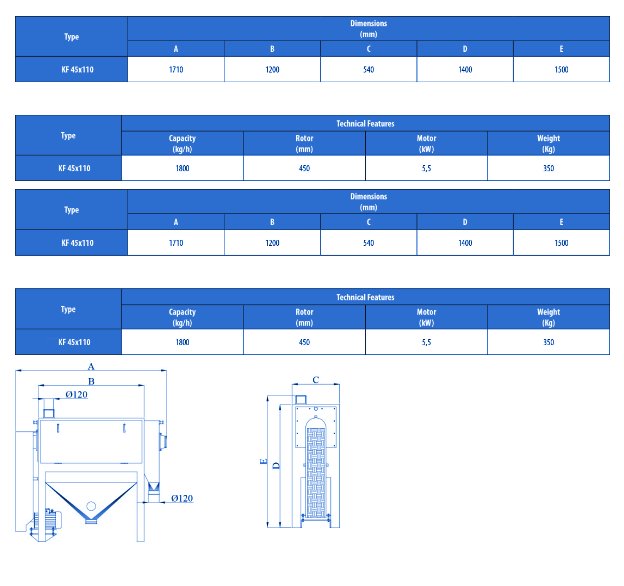

Kepek Fırçası

Kepekle karışık olan unun ayrılmasını sağlar. Hızlı devir sonucu ve içindeki paletler sayesinde unu kepekten ayırarak un kaybını önler. Özel olarak yapılmış olan gömleğin köşeli olması gözlerin devamlı açık kalmasını sağlar. Rotorun balansı alınmıştır. Böylece sessiz çalışması sağlanmıştır.

Teknik Özellik

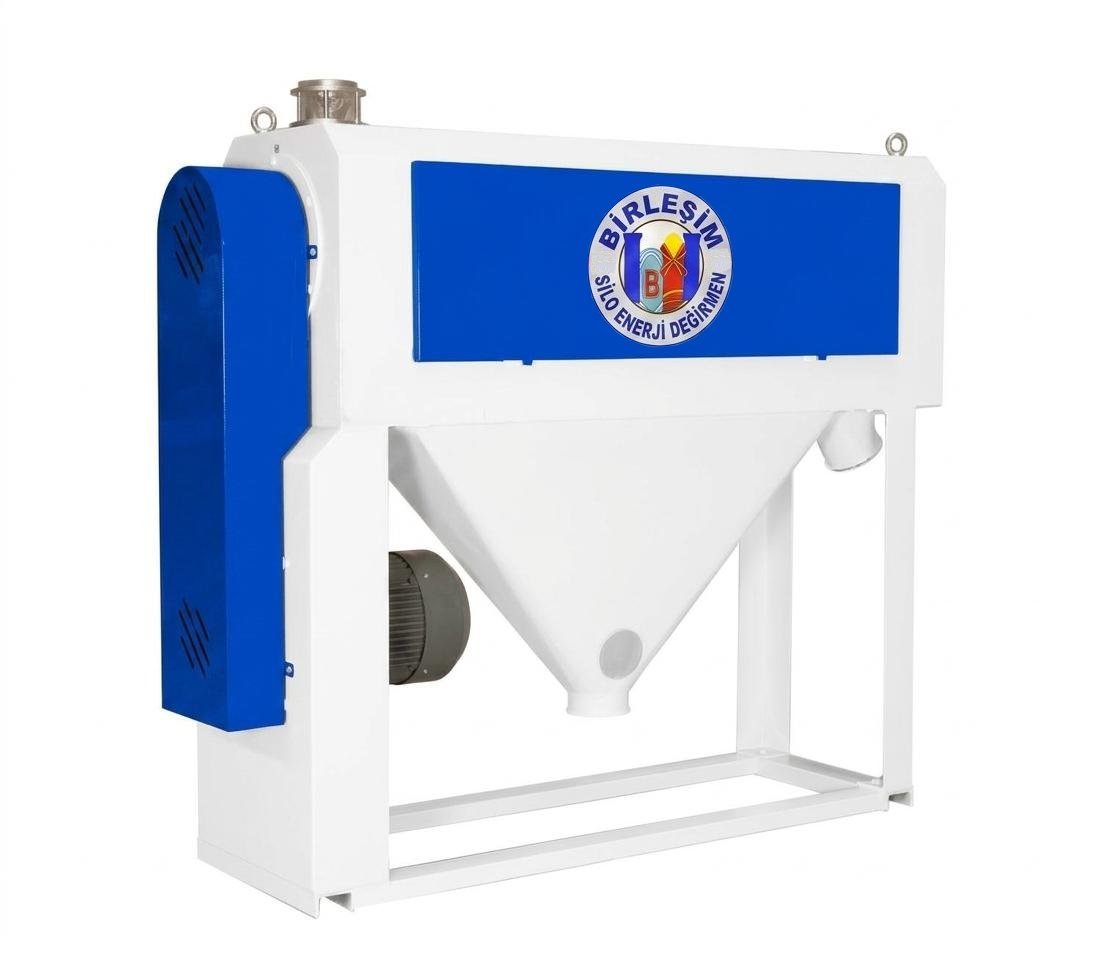

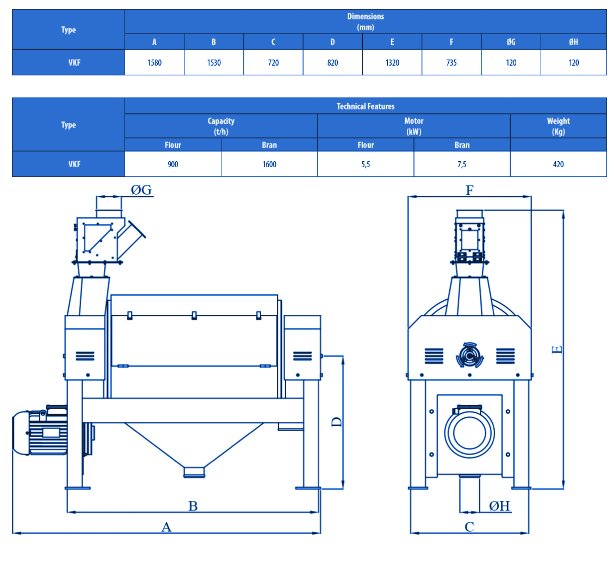

Vibro Kepek Fırçası

Vibrasyondan dolayı kapanmayan eleme yüzeyi, yüksek devirli rotoru ve gömlek kafes yapısı itibari ile maksimum derecede kepek içindeki unu temizlemektedir.

Teknik Özellik

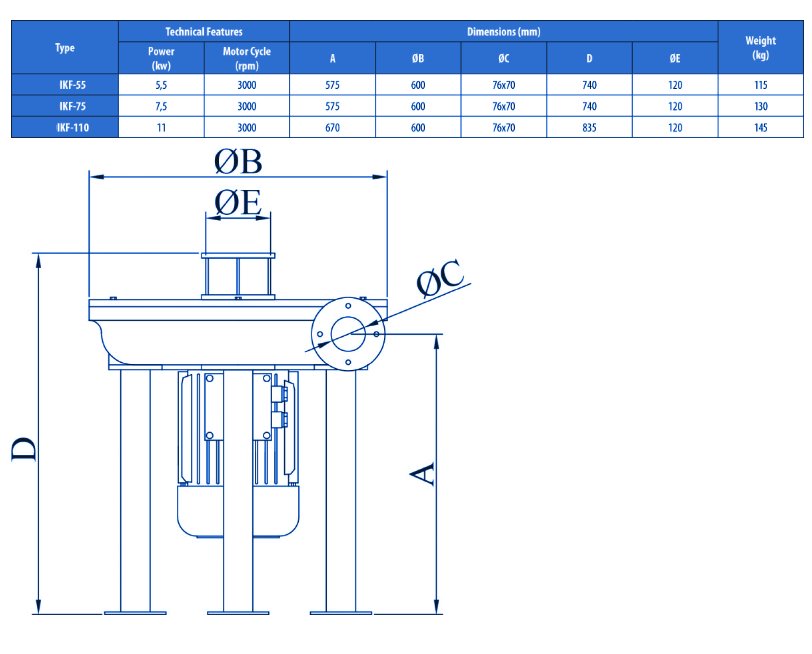

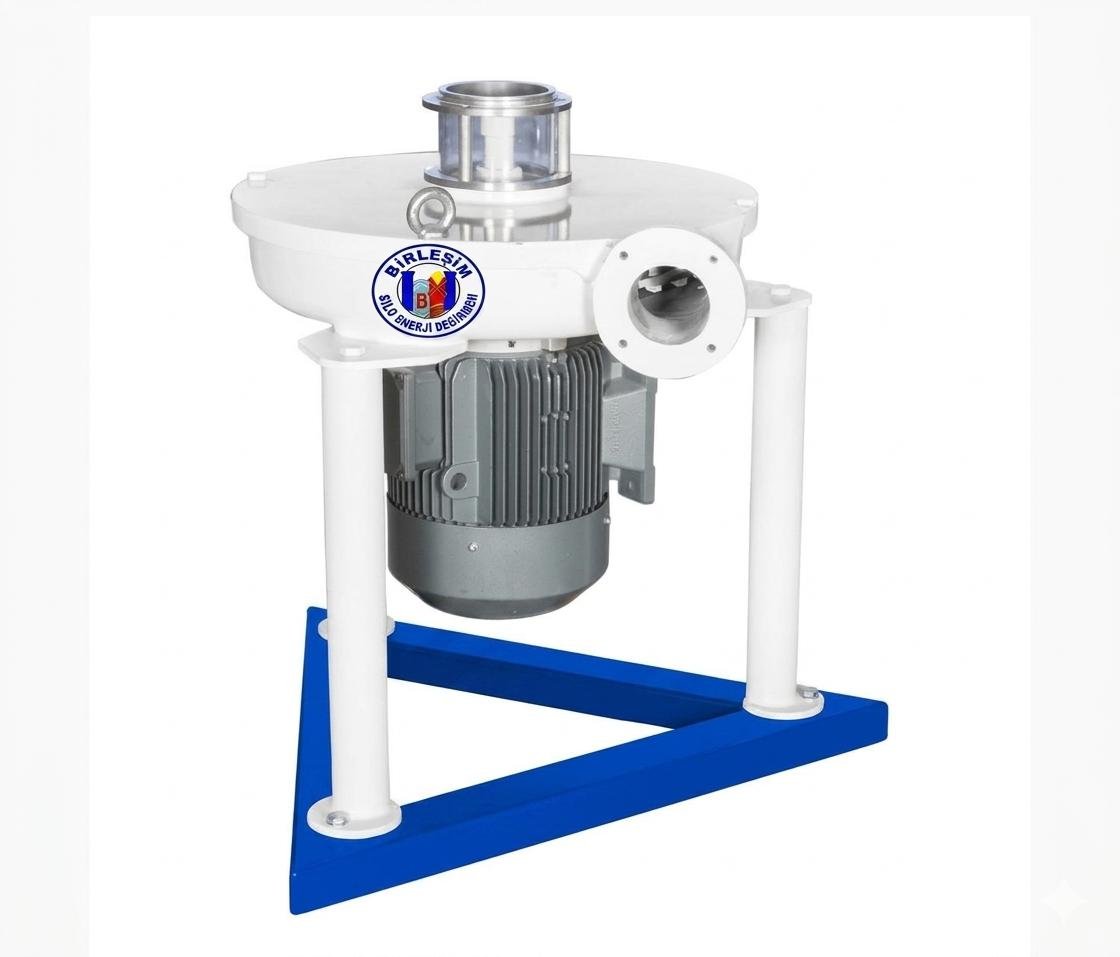

İrmik Kırıcı Fanı

Değirmen sisteminde öğütme bölümünde bulunanirmik kırıcı mal giriş kısmından aldığı ürünü içerisi palet ve kırıcı iğneler yardımıyla kırarak hava vasıtasıyla kare elek makinesine gönderir.

Teknik Özellik

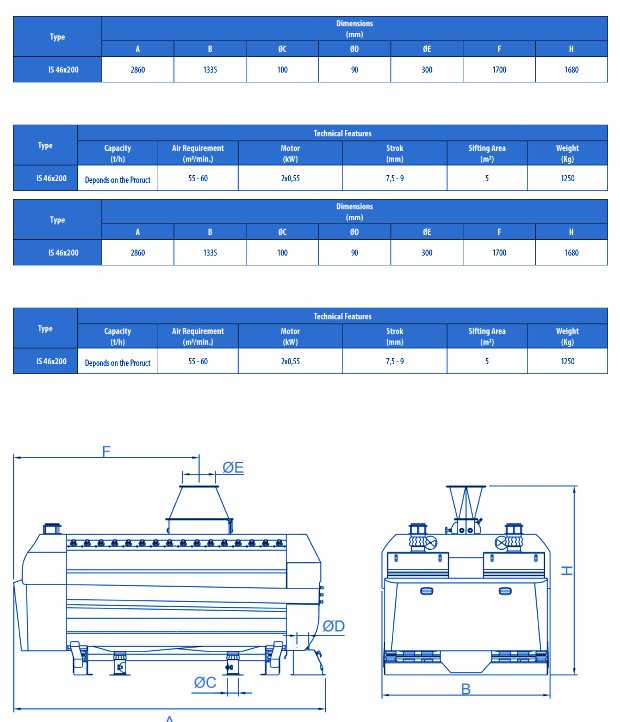

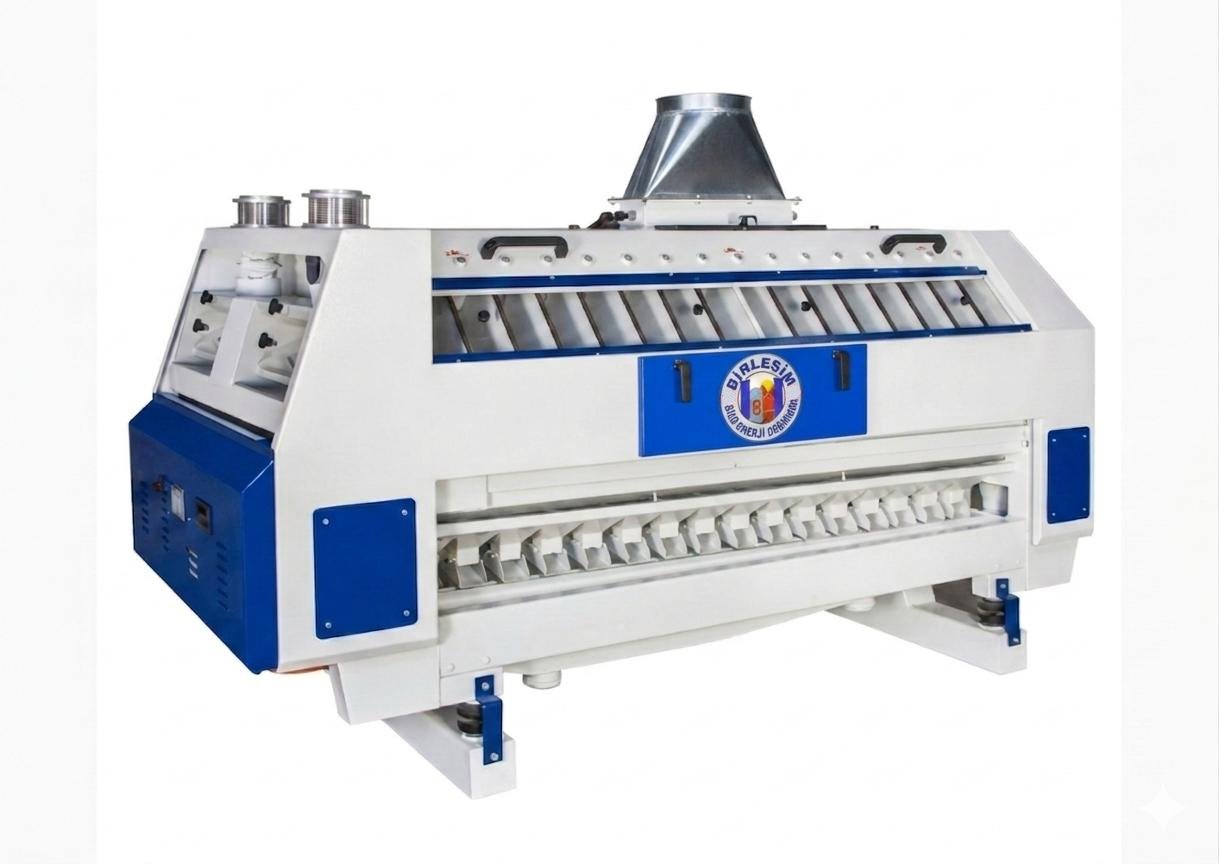

İrmik Sasörü

Un ve irmik fabrikaların da irmiği temizlemek ve sınıflandırmak amacı ile kullanılır. Hava emişi yardımı ile özgül ağırlık prensibini kullanarak, titreşimle çalışır. Akış miktarı ayarlanabilen ürün, bir perde sayesinde tüm elek yüzeyine düzgün olarak dağıtılır. Eleme işlemi 3 kat telero ile gerçekleştirilir. Aerodinamik hava kanalı ve hava ayar klapeleri ile tüm elek yüzeyinde eşit vakum oluşturulur. Kepek ve kepek gibi tutunma yüzeyi genişletilmiş ürünler vakum ile askıda tutularak üründen ayrılıp çıkış kanalına itilir. Kepekten arındırılmış ürün elekler sayesinde tane iriliğine göre sınıflandırılıp ayrılır.

Teknik Özellik

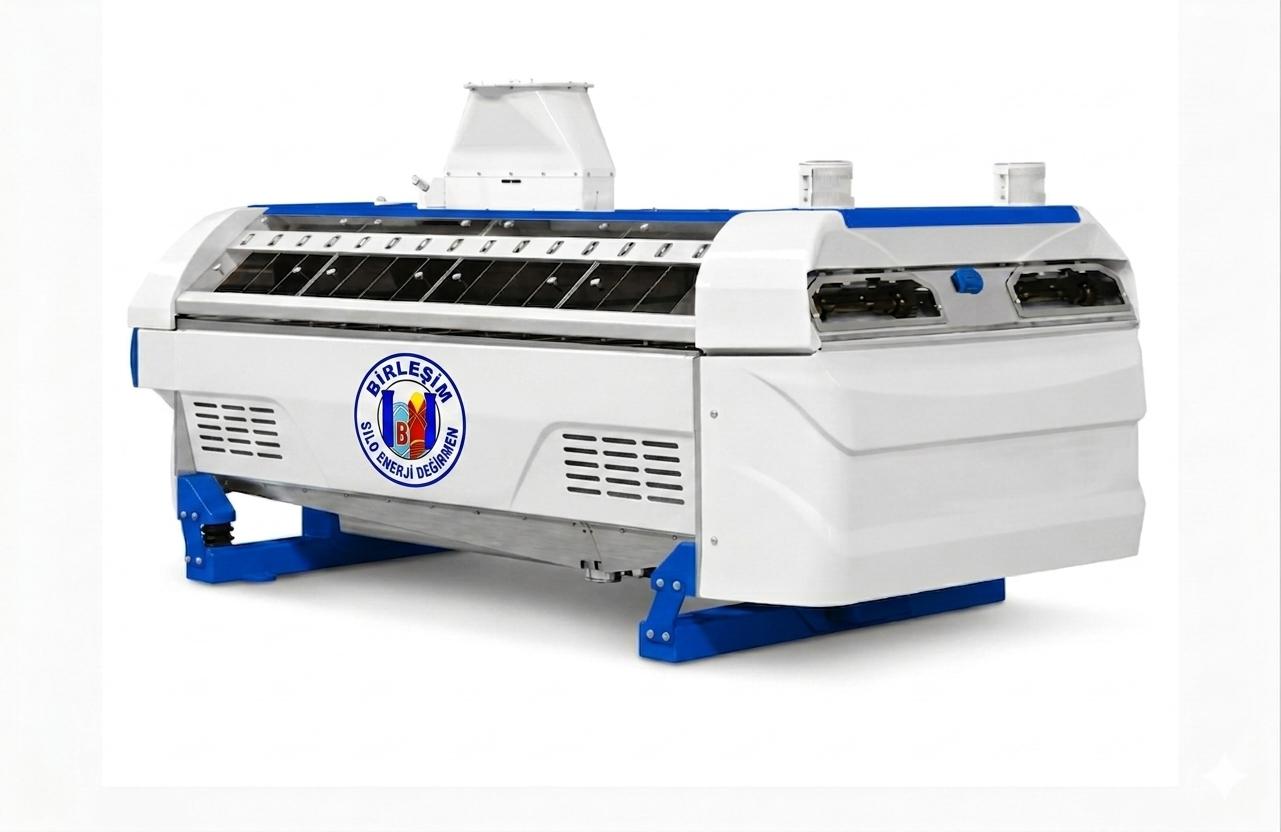

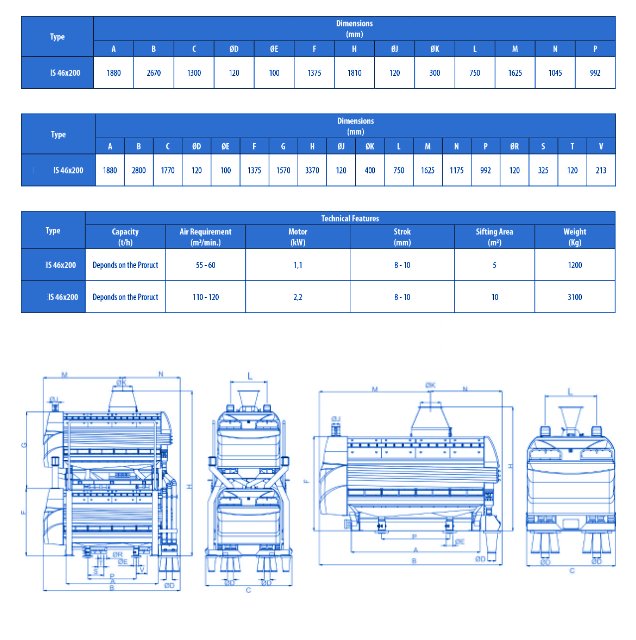

İrmik Sasörü Jumbo

Teknik Özellik

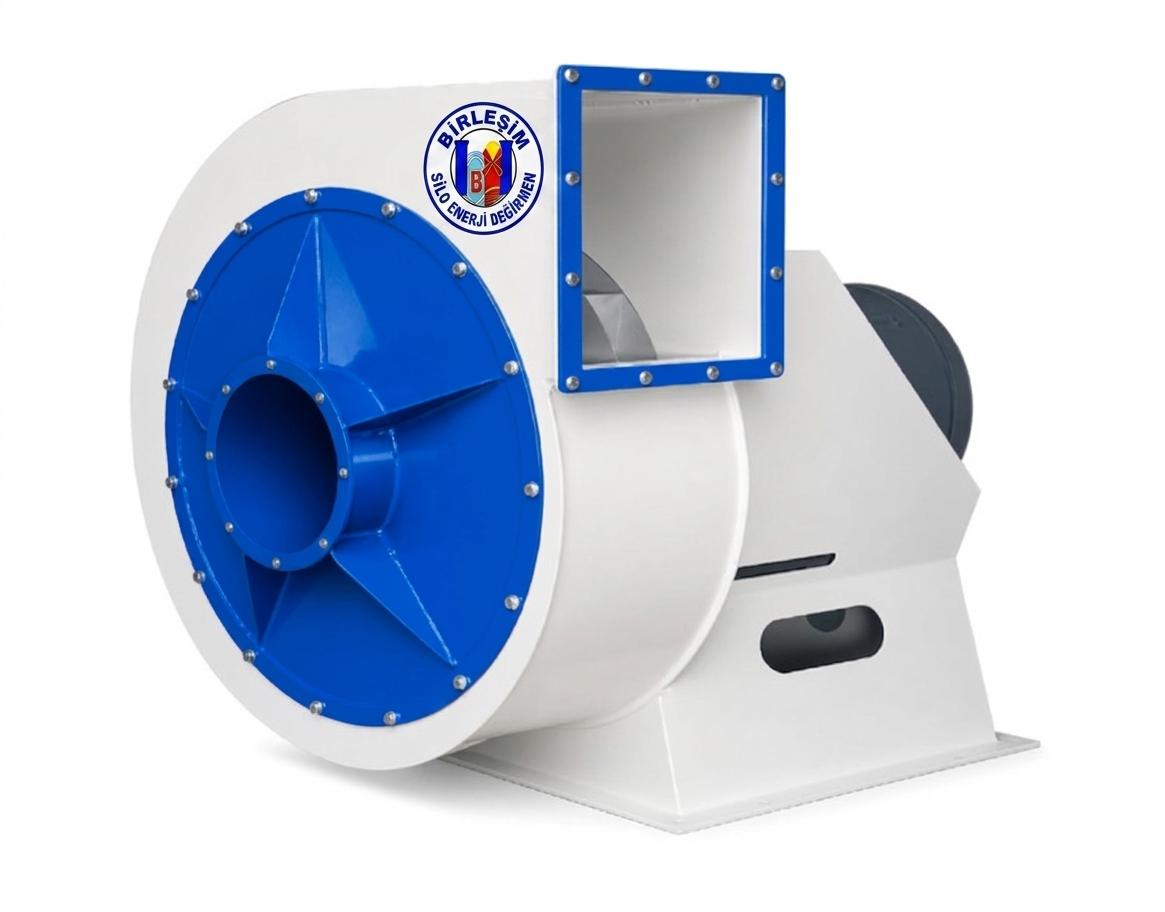

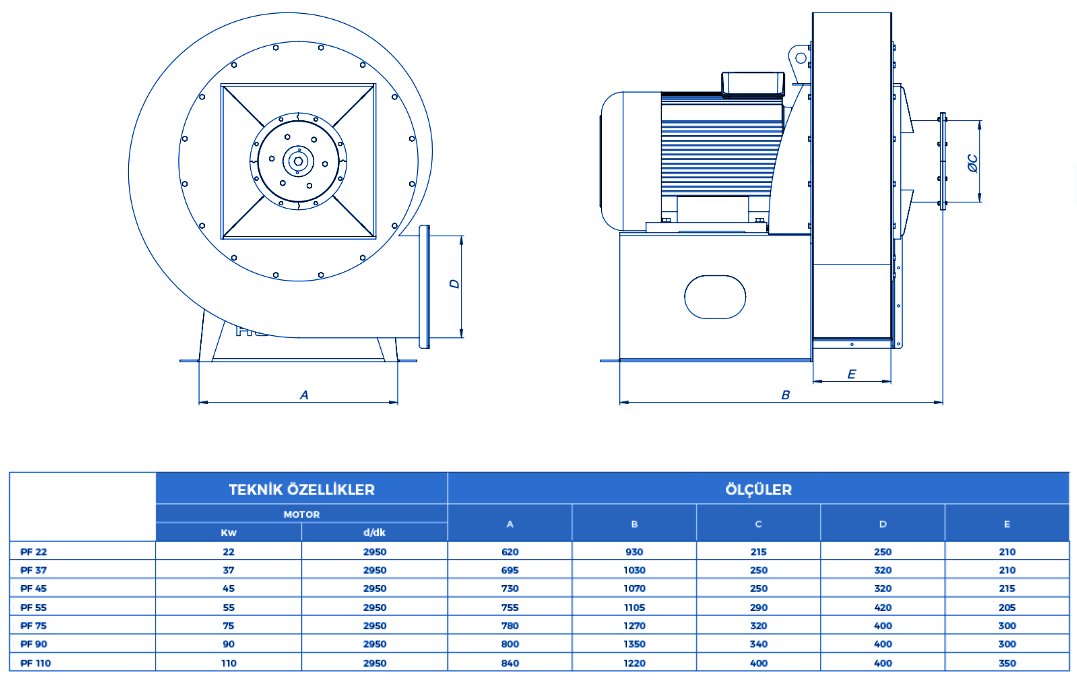

Pnömatik Fan

Valslerde kırılan ve ezilen ürünün elek ve diğer makinelere taşınmasını sağlar. Kırılan veya ezilen ürünü çelik borular vasıtasıyla emerek siklon ve eklüslere dağıtır. – Dış gövde ve fan kısmından oluşur. Dış gövde salyangoz yapıdadır. İç fan, kapasiteye göre paletlerle dizayn edilmiştir. Dış gövdede bulunan motora akuple olarak montaj edilmiştir. – Gövde içindeki fan yüksek devirde dönerek havanın emişini ve basıncını sağlar. Fanın balansı özellikle alındığı için titreşim ve ses yapmaz. Ayrıca dış gövde ana şaseye özel lastik takozlar üzerinde oturtulduğu için şase üzerinde titreşim yapmaz.

Teknik Özellik

Jet Filtre

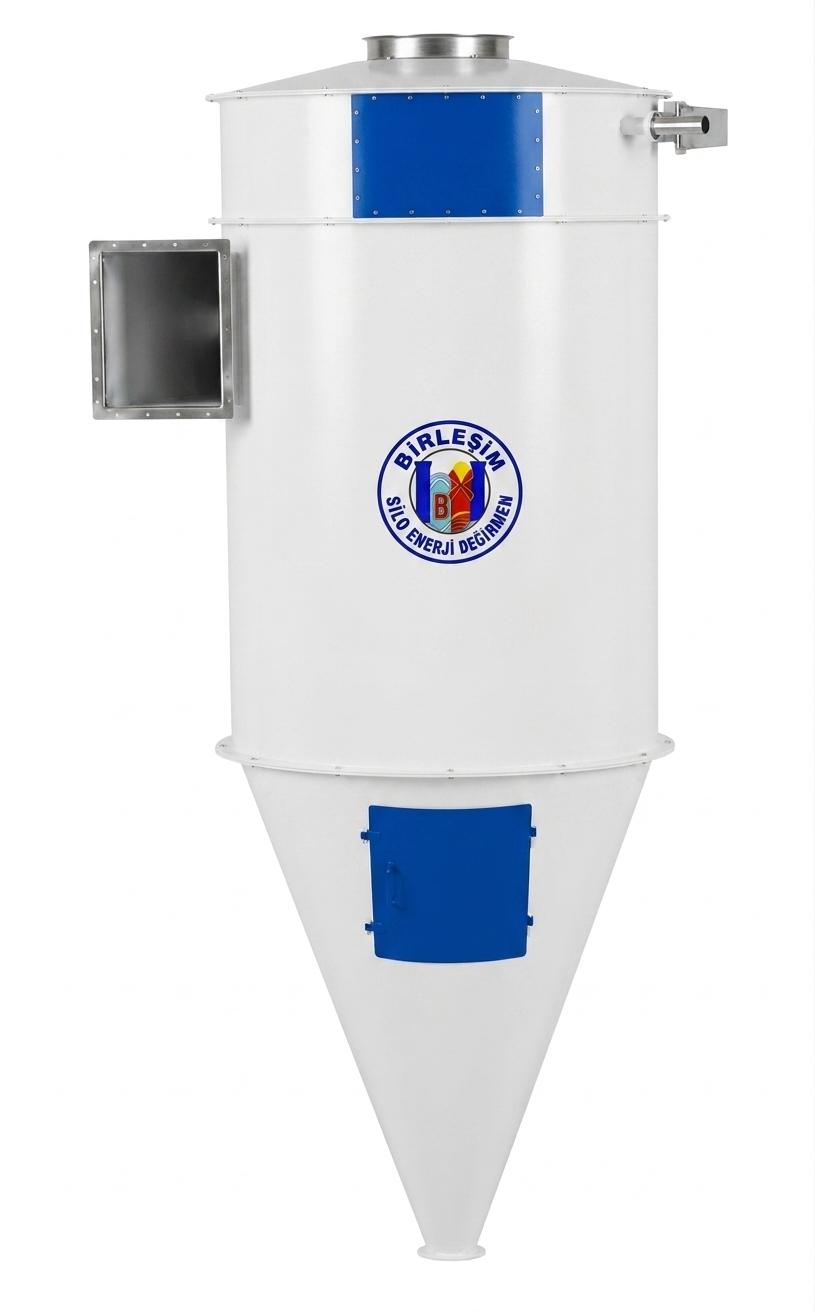

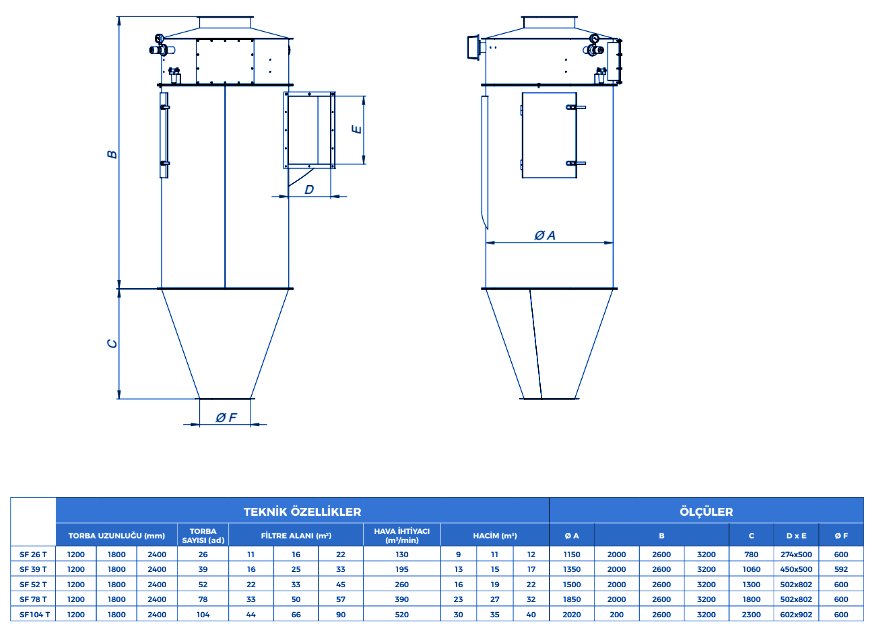

Süper Sonik Filtre

Süpersonik Filtre pnömatik sistemde taşıma işlevini yapan fandan gelen hava içerisindeki un partiküllerini, gövdesi içerisinde bulunan keçe torbalar vasıtasıyla tutarak, sistemden dışarıya un kaybını önler. Ayrıca dışarıya verilen tozlu havayı süzme işini de yaptığından çevre kirliliğini de engellemiş olur. Sadece un fabrikalarında değil; kırma, ezme öğütme işlemini yapan tüm sektörlerde (çimento, cam, yem, şeker vb. ) geniş bir kullanım alanına sahiptir.

Teknik Özellik

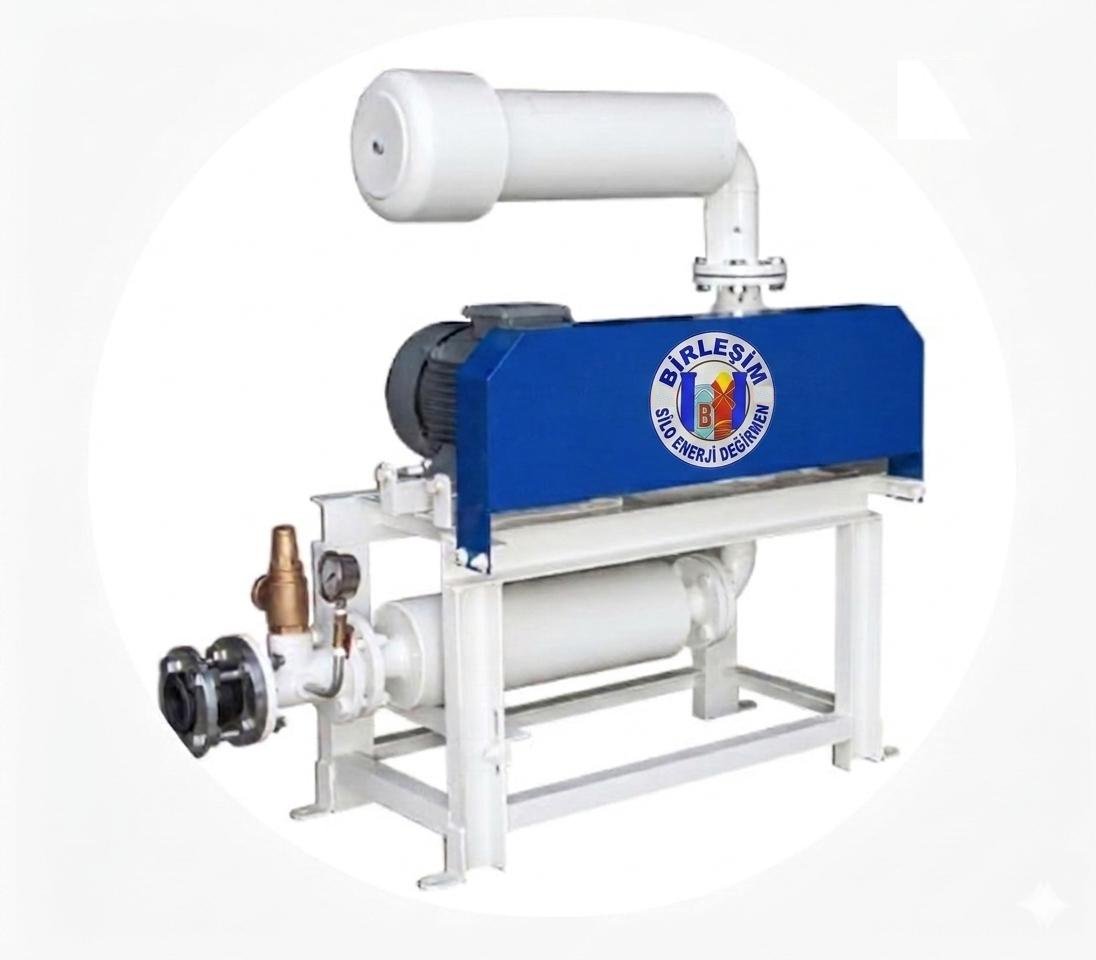

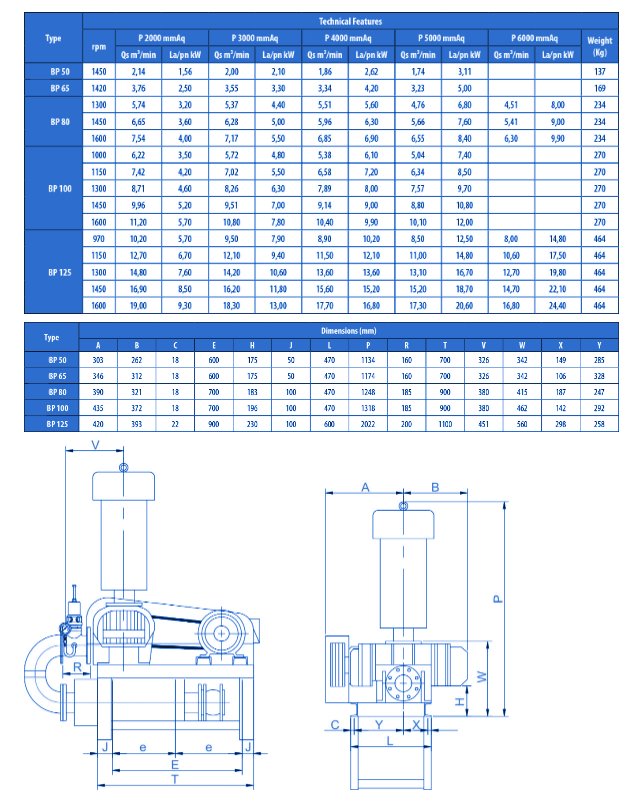

Blower Pompa

Yeni dizayn edilen “Blower Pompa” komple birpaket haline getirilmiştir. Blower Pompanın hava körükleriözel biçim verilmiş bir muhafaza içinde dönen eş rotordanoluşan pozitif deplasmanlı döner makinalardır. Rotorlarınhareketi şaftlar üzerine yerleştirilmiş zamanlama dişlileri vasıtasıyla senkronize edilmiştir, bu sebeple rotorlararasında ve rotorla muhafaza arasında sürtünme yoktur.Dönme sırasında gaz rotorlar vasıtasıyla emiş tarafındanalınır ve basma tarafına iletilir. Bu hareket tahrik şaftınınher bir devrinde dört defa tekrarlanır. Böylece iletilen gazhacmi dönme hızı ile orantılıdır ve basınç değişimlerinde hemen hemen sabittir.

Teknik Özellik

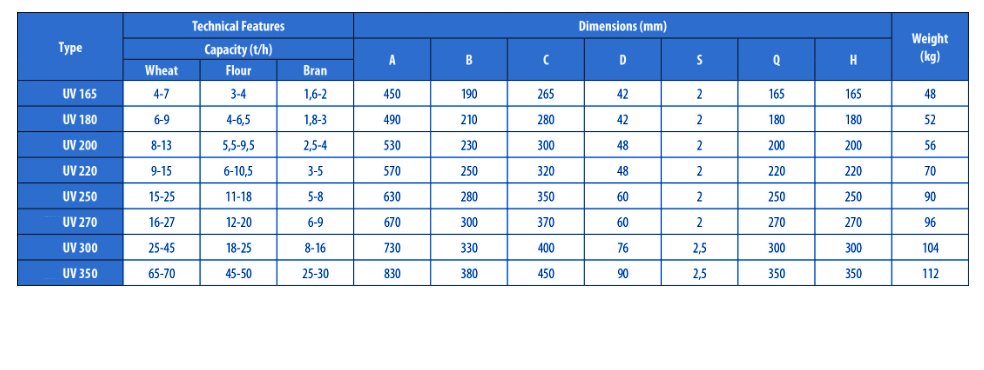

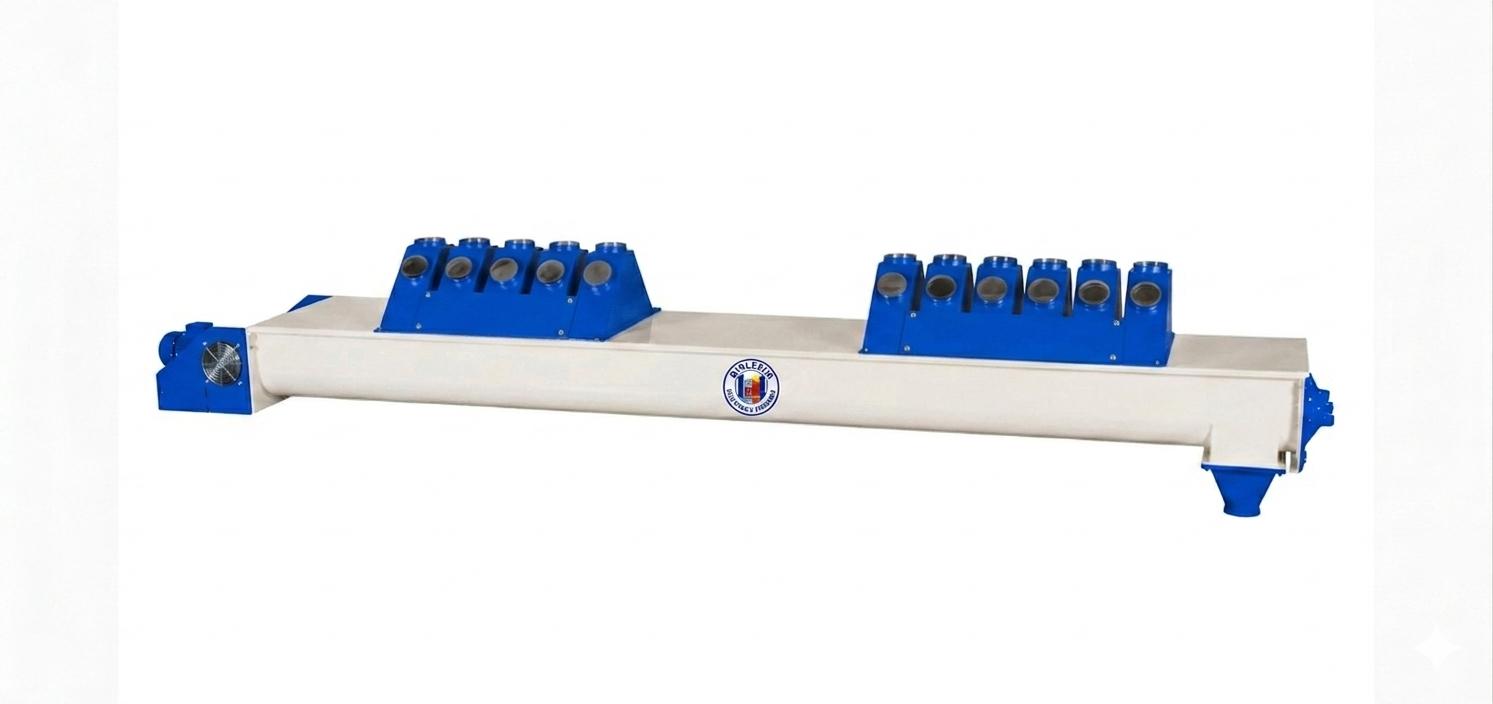

Un Vidası

Eleğin bütün çıkışlarından unu toplayarak pnömatik aracılığıyla un kuburuna verir. Un girişleri, ayrı ayrı un giriş klapeleriyle yapılır. Klapeler giren unu helezon kısmına indirir. Buradan helezon aracılığı ile çıkış kısmına yönlendirilir. Un helezon üzeri saçla kapatıldığından toz yapması önlenilmiştir. Bu kapalı sacın belirli noktasında havalandırma delikleri vardır. Helezon ayakları dört köşe profildendir. Redüktörlü motor un helezonu dış gövdesi yan kısmında yer alır ve bu yan kısma motor sehpasıyla sabitlenmiştir. Her un klapesinde lastik kontrol kapakları mevcuttur.

Teknik Özellik

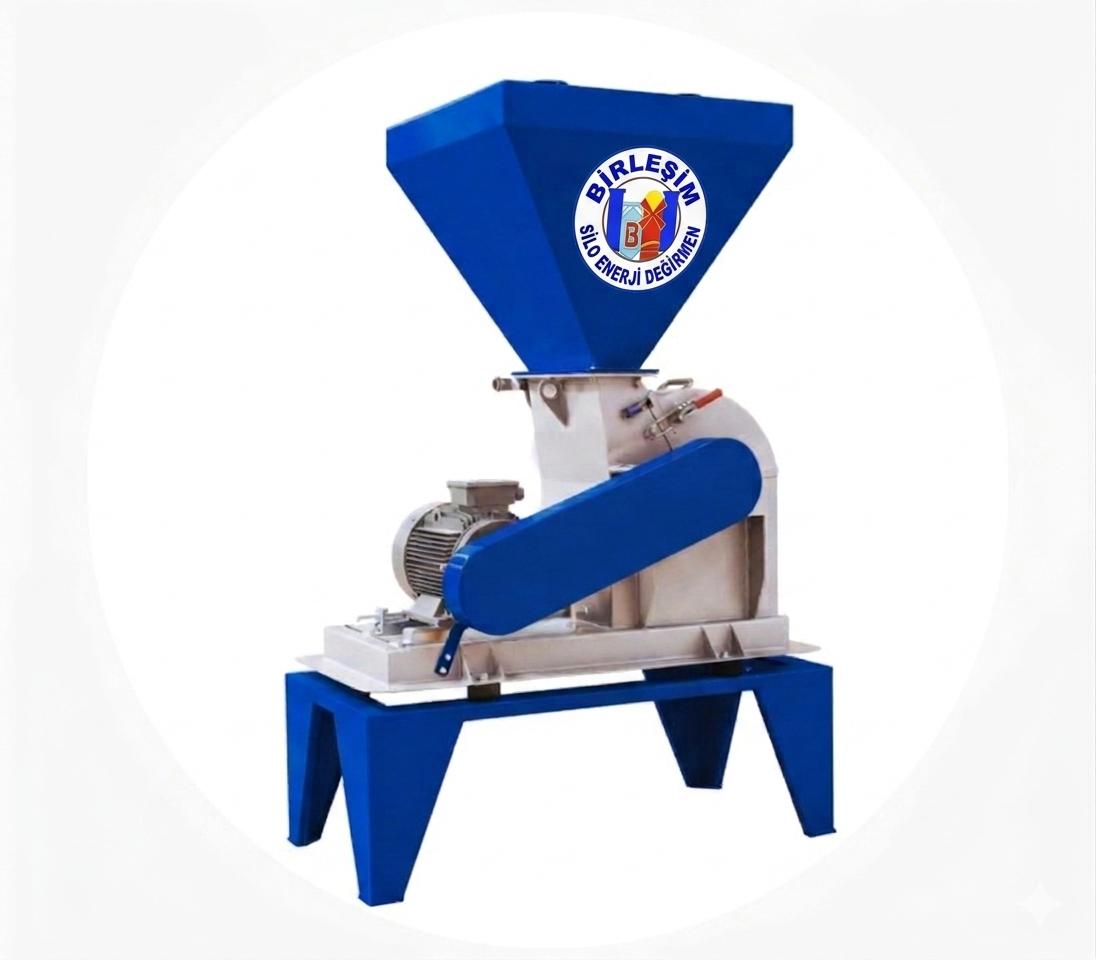

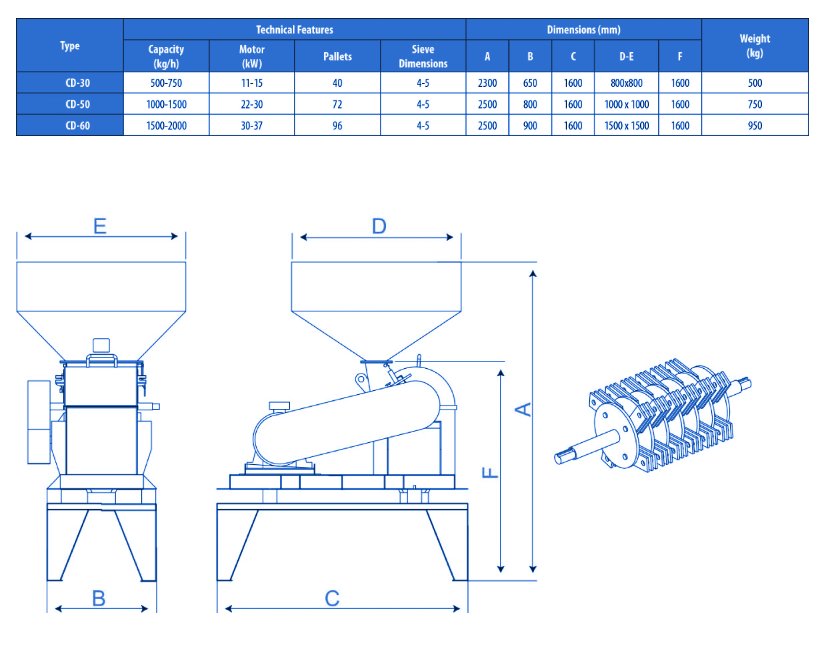

Çekiçli Değirmen

Çekiçli değirmenler, hububat ürünlerinde ve yem sanayisinde öğütmede ve diğer bazı endüstri tesislerinde hammadde ve yan ürünler ürün çekiçlerinin darbesiyle kırılarak eleklerden geçer ve istenilen tane büyüklüğünde mal elde edilir.

Teknik Özellik

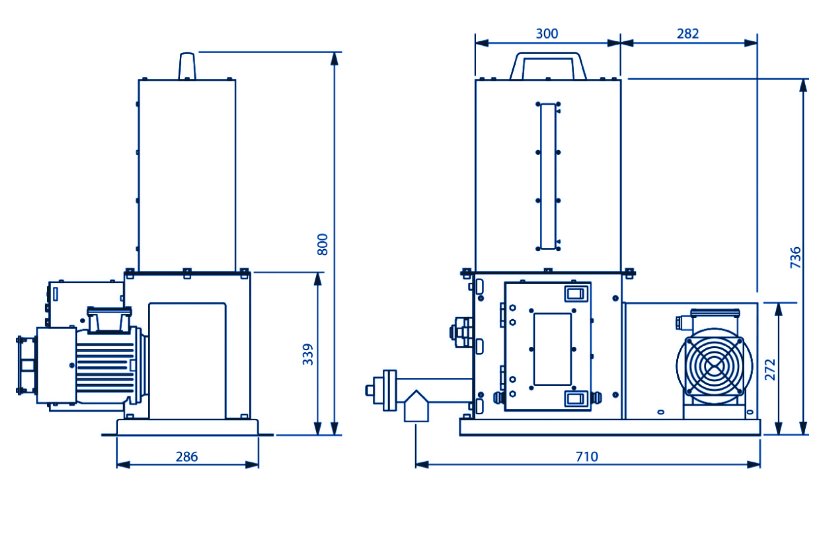

Vitamin Makinesi

Toz ve granür şeklindeki maddeleri istenilen oran, zaman dilimi içerisinde dozajlanması için un fabrikalarında kullanır..

Teknik Özellik

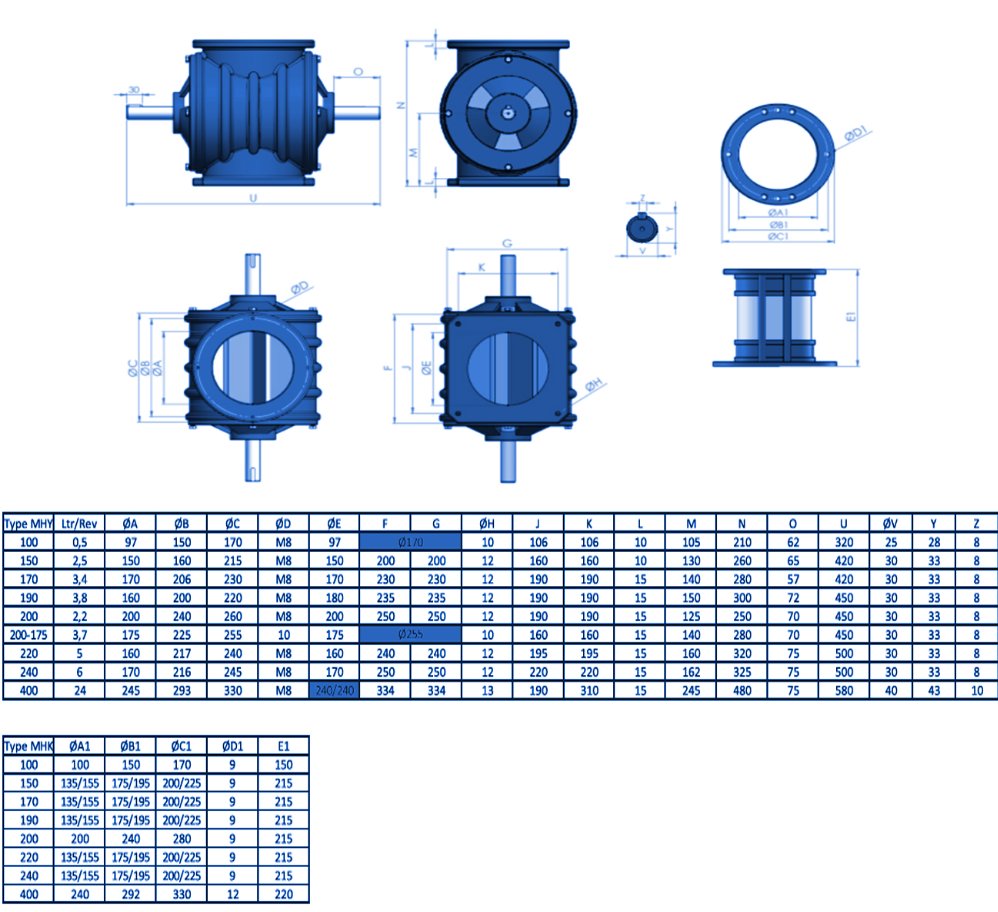

Eklüs (Hava Kilidi)

Tamamı GG22 döküm

Kapalı tip veya Açık tip rotor

2RS Toz tutucu rulmalar

Açık veya kapalı tip kapak

Minimum sızıntı oranı

Yüksek verimli doldurma

Uygulanabilir Özellikler,

Dıştan yataklı rulman

Rulman önü toz muhafaza kapağı

Rulman yağlama glasörlüğü

Toz tutucu keçe veya salmastra baskı

Ayarlanabilir rotor bıçakları

Krom ve Tugsten kaplama

Sıcaklığa ve aşınmaya dayanıklı malzemeler

Pik döküm, Sfero, Paslanmaz çelik, Alüminyum

Redüktörlü motor tahrik tipi zincir – dişli

Redüktörlü motor tahrik tipi direkt akuple

Hız kontrol cihazı ve panosu

Teknik Özellik

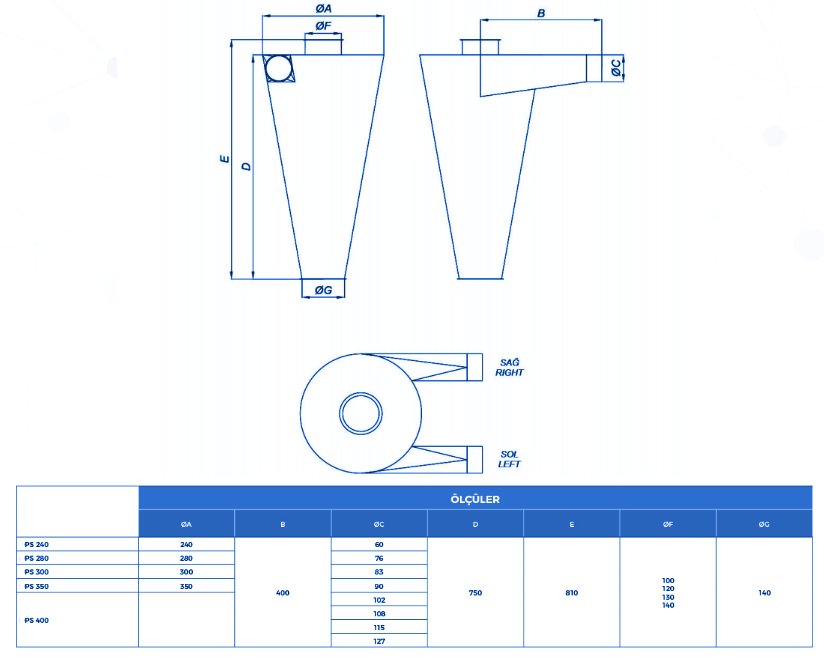

Pnömatik Siglon

Pnömatik Siklon Grubu, dökülen ürünü hava akımıyla hareket ettiren bir sistemdir. Taşıma işlemi borular içinde yapılmaktadır ve taşınan materyaller Pnömatik Siklona gönderilmektedir. Siklonlar çelik sac konstrüksiyondan imal edilmiştir. Silindirik konik gövdeli olup giriş ve çıkış borusundan ibarettir. Pnömatik sistemde hava ile mamulün ayrışması esnasında sistemin hava kaybını minimum düzeyde tutacak şeklinde dizayn edilmiştir

Teknik Özellik
